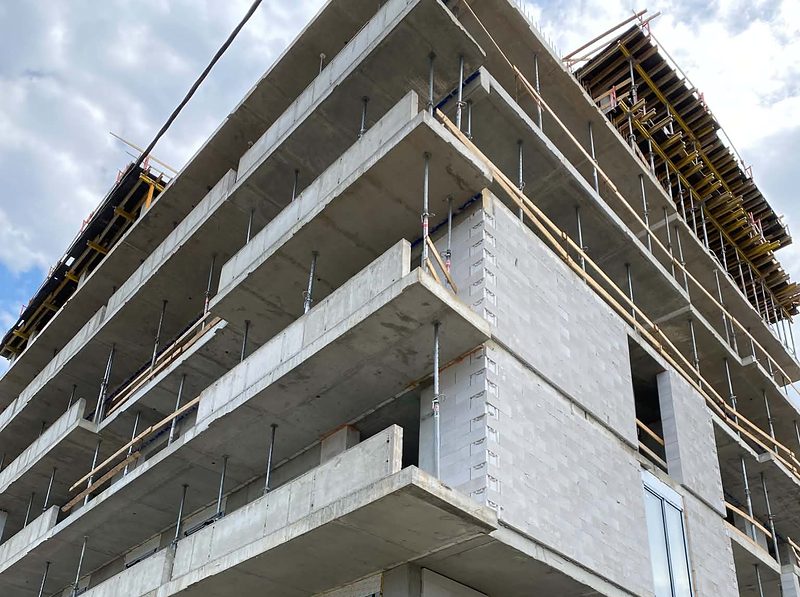

Monolit vasbeton lakóépület födémlemezei szerkezetépítés közben

Új beruházás

Vasbeton szerkezettervezés

A szerkezeti rendszert az építészeti koncepcióhoz, a terhekhez és a kivitelezés feltételeihez igazítjuk. A kiviteli tervben a geometriát és a vasalást is részletezzük.

A koncepciótól a részlettervekig

Az építészeti kialakítás alapján megvizsgáljuk a teherhordó vázat, a födémeket, a merevítést és az alapozás lehetőségeit. A méretezést követően elkészítjük a megrendelt tervfázishoz szükséges tartószerkezeti dokumentációt.

Akikkel dolgozunk
Beruházók, fejlesztők, építész- és generáltervező irodák, generálkivitelezők.
Amiből elindulunk
Építészeti koncepció vagy alaprajz, rendelkezésre álló műszaki adatok. Az alapozás tervezéséhez a szükséges geotechnikai adatszolgáltatás is kell.
Amit elkészítünk
Szerkezeti koncepció, engedélyezési tartószerkezeti munkarész, kiviteli terv – a megbízás szerinti tartalommal.
Vasbeton pillérek, gerendák és födémek: a tartószerkezeti modell és a megépülő váz szemléltető képe.
Szemléltető illusztráció

Monolit vasbeton

Monolit vasbeton tartószerkezetek

A födémek, falak, pillérek és gerendák egységes teherhordó rendszert alkotnak. Már a koncepció során vizsgáljuk a fesztávokat, az építészeti rasztert, a teherátadást és a merevítés kialakítását.

A szerkezeti rendszer megválasztásánál a méretezés mellett a zsaluzhatóságot, a vasalás elhelyezhetőségét és a kivitelezés körülményeit is figyelembe vesszük.

Tervezési feladataink:

  • Födémek, gerendák és kiváltások méretezése
  • Vasbeton falak, pillérek és merevítőmagok kialakítása
  • Alapozások és süllyesztékek tervezése
  • Szerkezeti csomópontok és áttörések részletezése
Vasbeton pillérek vasalási részlete alaptesttel

Kiviteli terv

A vasbeton kiviteli terv

A méretezett szerkezetet zsaluzási és vasalási rajzokon részletezzük.

A zsaluzási tervek rögzítik az elemek geometriáját, méreteit, szintkótáit és áttöréseit. A vasalási terveken meghatározzuk a betonacélok elhelyezését, kialakítását és a szükséges szerkezeti részleteket.

A cél egy követhető, a kivitelezés során használható tervdokumentáció. Az egyes munkarészeket és kimutatásokat a megbízás műszaki tartalmában rögzítjük.

Többszintes vasbeton épület tartószerkezetének térbeli modellje: alaplemez, falak, pillérek, födémek és lépcsők A vasbeton tartószerkezet térbeli modellje, kiemelve: jellemző emeleti födém

Vasbeton tartószerkezet – interaktív mérnöki munkaminta

Nézd meg, hogyan lesz a szerkezeti modellből terv.

Válassz ki egy szerkezeti elemet, és nézd meg a hozzá tartozó zsaluzási és vasalási rajzokat. A födémeknél a 3D vasalás külön is megjeleníthető.

Válassz egy elemet a zsaluzási és vasalási tervek megtekintéséhez.

Szemléltető mérnöki munkaminta. A bemutatott részletek nem teljes tervdokumentációt alkotnak.

Kiemelt elemek

F2

Pince feletti födém

C30/37 · 298,61 m³

Zsaluzási terv

Pince feletti födém zsaluzási terve
Pince feletti födém zsaluzási terve

Vasalási terv

Alsó háló vasalási terve
Alsó háló vasalási terve

F4

Jellemző emeleti födém

C30/37 · 248,88 m³

Zsaluzási terv

I. emelet feletti födém zsaluzási terve
I. emelet feletti födém zsaluzási terve

Vasalási terv

Alsó háló vasalási terve
Alsó háló vasalási terve

F5

Átszúródási csomópont

C30/37 · 251,45 m³

Vasalási terv

Kiegészítő vasalás: átszúródás elleni nyírócsapok elhelyezése
Kiegészítő vasalás: átszúródás elleni nyírócsapok elhelyezése

Metszetek és részletek

Átszúródás elleni nyírócsapok – részlet
Átszúródás elleni nyírócsapok – részlet

A1

Alaplemez és süllyeszték

C30/37 / C35/45 · 742,25 m³

Zsaluzási terv

Alaplemez zsaluzási terve
Alaplemez zsaluzási terve

Vasalási terv

Alaplemez alsó Y irányú vasalási terve
Alaplemez alsó Y irányú vasalási terve

W124

Vasbeton fal

C30/37 · 30 cm · 9,34 m³

Vasalási terv

Falak vasalási és zsaluzási terve
Falak vasalási és zsaluzási terve

L2

Lépcső

C30/37

Zsaluzási terv

Lépcső zsaluzási terve
Lépcső zsaluzási terve

Vasalási terv

Lépcső vasalási terve
Lépcső vasalási terve

F7

Tetőfödém

C30/37 · 70,03 m³

Zsaluzási terv

IV. emelet feletti födém zsaluzási terve
IV. emelet feletti födém zsaluzási terve

Vasalási terv

Alsó háló vasalási terve
Alsó háló vasalási terve

Szerkezeti elemek

Telefonon a modell csak erre a gombra töltődik be.

Folyamat

A megkereséstől a tervkiadásig

  1. Megkeresés

    Írd le röviden a feladatot, és csatold a rendelkezésre álló dokumentumokat: koncepciót vagy alaprajzot, építészeti tervet, IFC-modellt, talajvizsgálati jelentést, fotókat.

  2. Visszajelzés

    A megkeresést átnézzük, és visszajelzünk a következő lépésről.

  3. Ajánlat

    Ha az ajánlatadáshoz még hiányzik adat, jelezzük, mire van szükség, és az ajánlatban rögzítjük az alkalmazott feltételezéseket. A tervezési határidőt munkanapban adjuk meg, a szerződéskötés és a teljes adatszolgáltatás közül a későbbitől számítva.

  4. Tervezés és tervkiadás

    A tervezés tartalmát és ütemezését az elfogadott ajánlat rögzíti, a terveket ennek alapján adjuk ki.

Ajánlatkérés

Beszéljük át a vasbeton szerkezetet

Már egy építészeti koncepció vagy alaprajz alapján is elindulhat az egyeztetés. Küldd el a rendelkezésre álló terveket, és írd meg, melyik tervfázisra kérsz ajánlatot.
