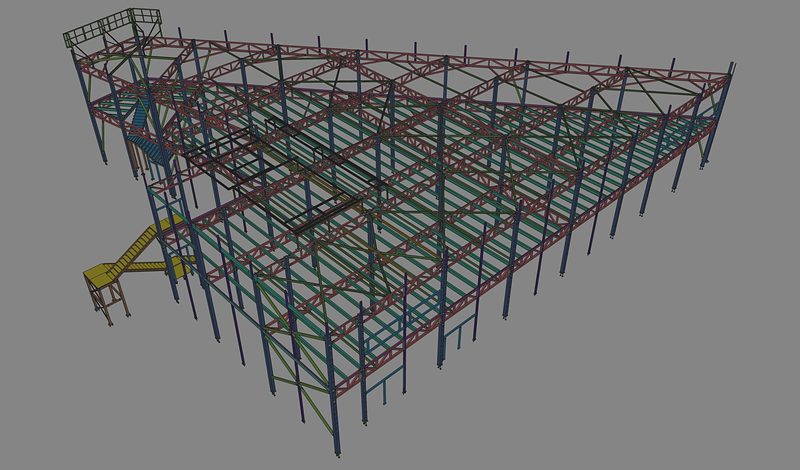

Acélszerkezet háromdimenziós modellje elemcsoportok szerint színezve

Gyártmánytervezés

Acél gyártmánytervezés

A kiviteli terv alapján elkészítjük az acélszerkezet gyártási és szerelési dokumentációját. A megbízás tartalmától függően elem- és összeállítási rajzokat, anyagkimutatást, elem- és kötőelemlistát, NC-adatot és szerelési tervet adunk át acélszerkezet-gyártóknak és kivitelezőknek. A gyártást és a szerelést nem vállaljuk.

Kapacitás

akár 800 tonna / hó

acélszerkezeti gyártmánytervezési kapacitás

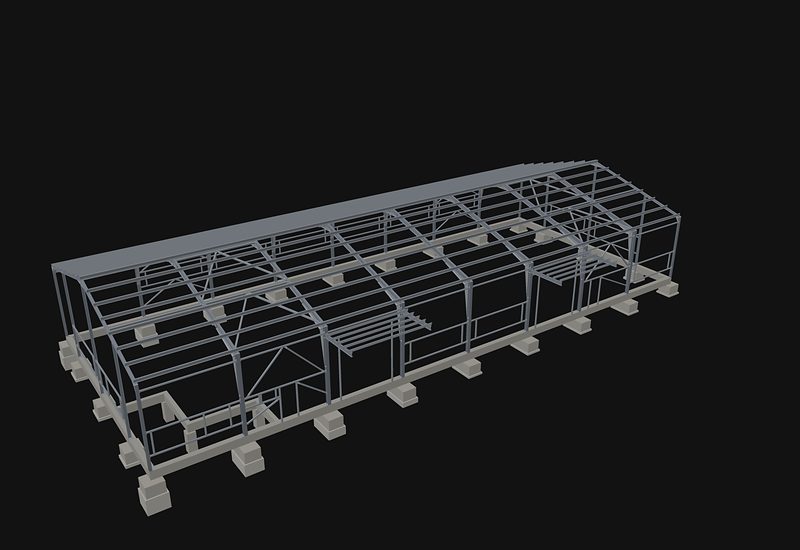

Ipari csarnok acélszerkezetének térbeli modellje keretállásokkal, szelemenekkel és alaptestekkel A térbeli modellben kiemelt sarokoszlop, a többi szerkezet halványítva

Győri kekszraktár

Egy szerkezeti elem útja a modelltől az elemrajzig

Válassz ki egy elemet a 3D modellben. A kijelölt elemhez megmutatjuk a hozzá tartozó összeállítási rajzot, elemrajzot és listaadatokat.

Válassz egy szerkezeti elemet a gyártmánytervi dokumentáció megtekintéséhez.

Kiemelt elemek

A0050

Keretgerenda

IPE 360 · 25 elem · 736,6 kg

Összeállítási rajz

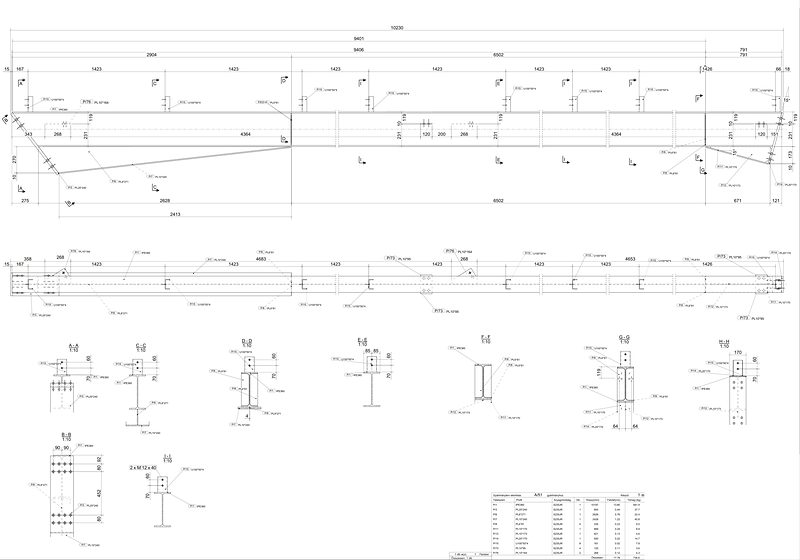

A keretgerenda összeállítási rajza nézetekkel, metszetekkel, méretekkel és elemjelekkel
Összeállítási rajz (kivágat, a tervjelzet nélkül)

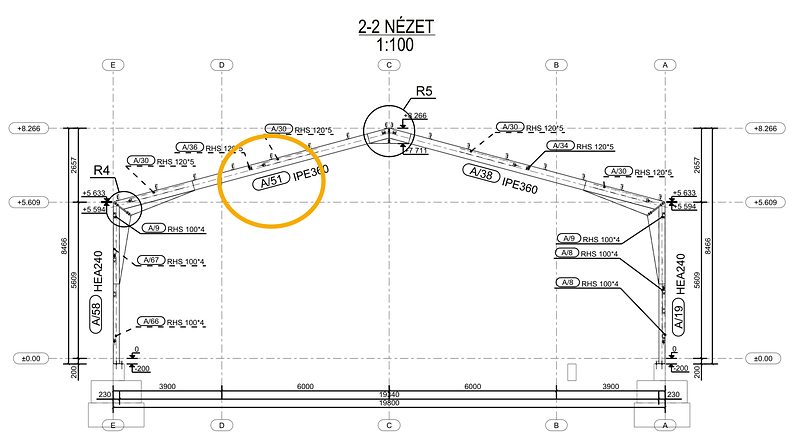

Keretállás nézete a szerelési tervről, a kiemelt keretgerenda összeállítási jelével
Szerelési terv, keretállás nézete – a kiemelés a keretgerendát jelöli

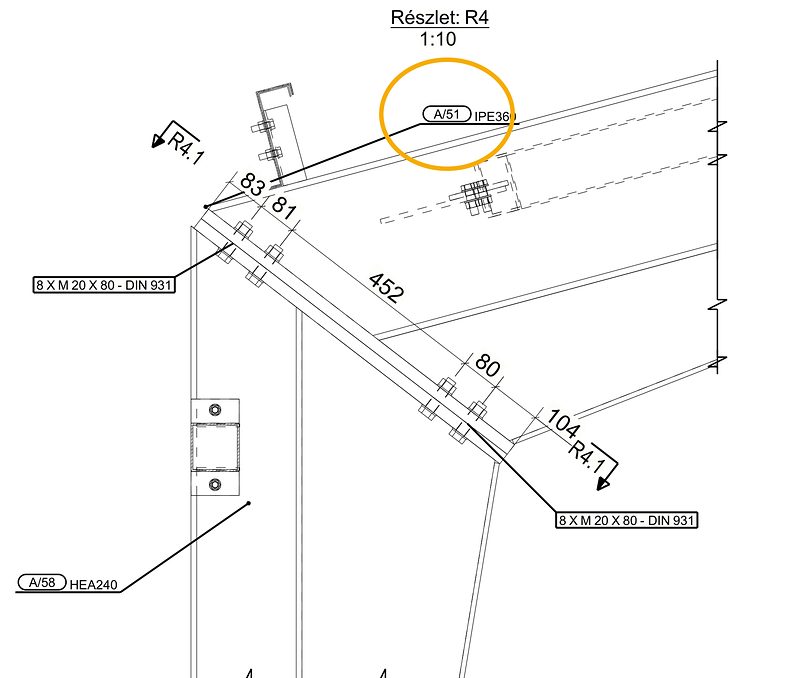

Ereszcsomópont részlete a szerelési tervről, csavarozott homloklemezes kapcsolattal
Szerelési terv, ereszcsomópont részlete

Elemrajz

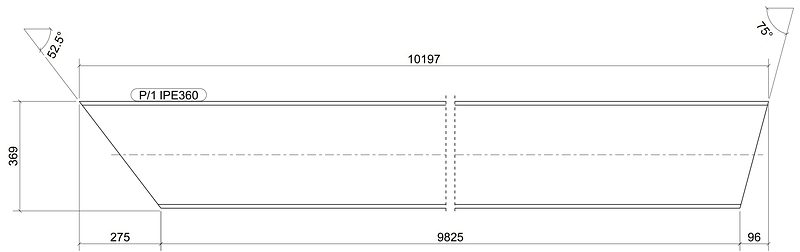

A keretgerenda fő elemének elemrajza: IPE 360 szelvény ferde végvágásokkal, méretekkel
Elemrajz: IPE 360 fő elem

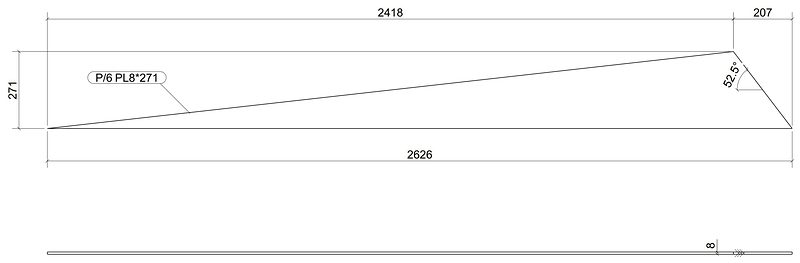

A kiékelés gerinclemezének elemrajza: ék alakú lemez, méretekkel
Elemrajz: kiékelés gerinclemeze
A homloklemez elemrajza: 800 × 240 mm-es lemez 16 furattal, méretekkel
Elemrajz: homloklemez, 16 furattal

Adatok

Gyártmány-elemlista – a kiválasztott összeállítás
JelSzelvényAnyagDbHossz (mm)Tömeg/db (kg)
A/51IPE360S235JR110230736,6
P/1IPE360S235JR110197581,9
P/3PL25×240S235JR180037,7
P/6PL8×271S235JR1262622,4
P/7PL10×240S235JR1242845,8
P/8PL6×81S235JR43351,3
P/11PL10×170S235JR16698,9
P/12PL10×173S235JR16214,6
P/14PL20×170S235JR155014,7
P/15U100×50×4S235JR81611,0
P/73PL10×95S235JR41200,9
P/76PL10×164S235JR22682,2

A0008

Végfali falváz

RHS 100×4

A dokumentáció feldolgozása folyamatban (fejlesztői előnézet).

A0030

Szelemen

Z 200

A dokumentáció feldolgozása folyamatban (fejlesztői előnézet).

A0059

Merevítő rúd

RHS 120×5

A dokumentáció feldolgozása folyamatban (fejlesztői előnézet).

A0326

Végfali tartó

HEA 180

A dokumentáció feldolgozása folyamatban (fejlesztői előnézet).

A0107

Előtető konzol

IPE 270

A dokumentáció feldolgozása folyamatban (fejlesztői előnézet).

A0066

Falváz háttérszerkezet

RHS 100×4

A dokumentáció feldolgozása folyamatban (fejlesztői előnézet).

A0016

Végfali oszlop

HEA 180

A dokumentáció feldolgozása folyamatban (fejlesztői előnézet).

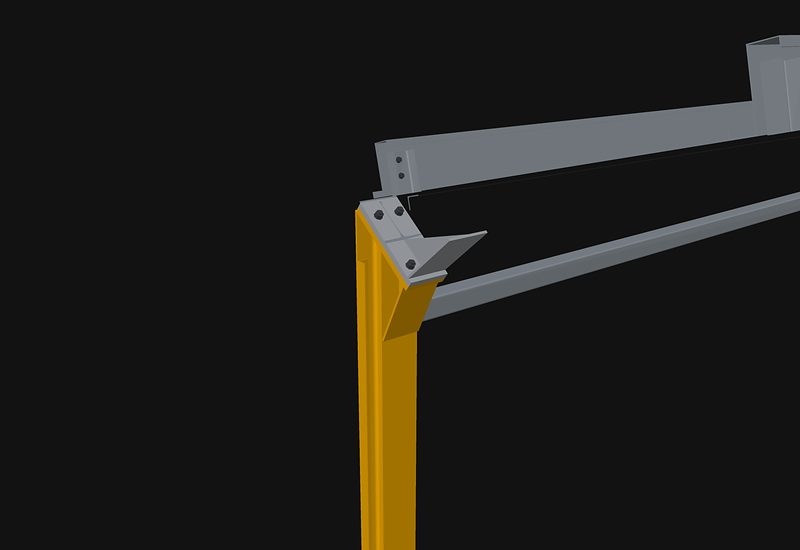

A0003

Oszlop

HEA 180 · 9 elem · 254,9 kg

Összeállítási rajz

A sarokoszlop összeállítási rajza nézetekkel, metszetekkel, méretekkel és elemjelekkel
Összeállítási rajz (kivágat, a tervjelzet nélkül)

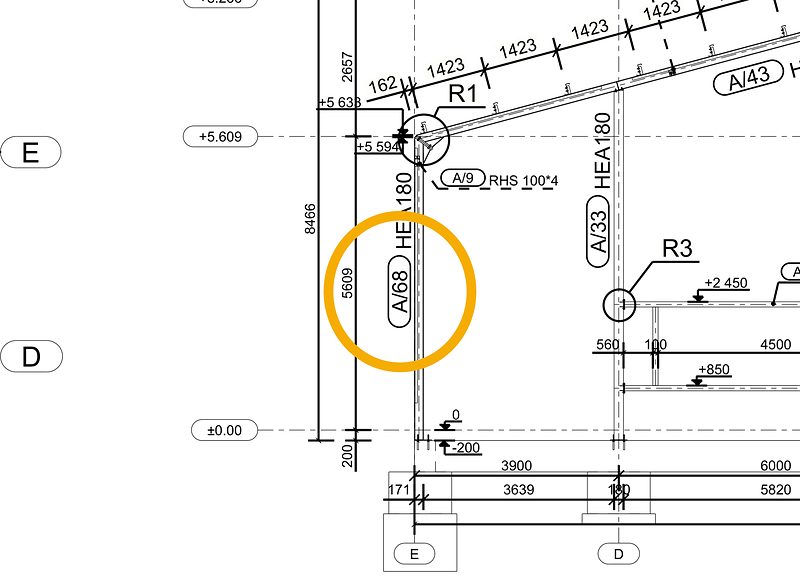

Oromfali nézet a szerelési tervről, a kiemelt sarokoszlop összeállítási jelével
Szerelési terv, oromfali nézet – a kiemelés a vizsgált oszlopot jelöli

Elemrajz

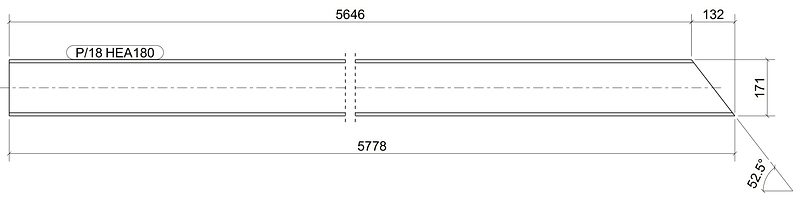

Az oszlop fő elemének elemrajza: HEA180 szelvény ferde végvágással, méretekkel
Elemrajz: HEA180 oszlop, ferde végvágással

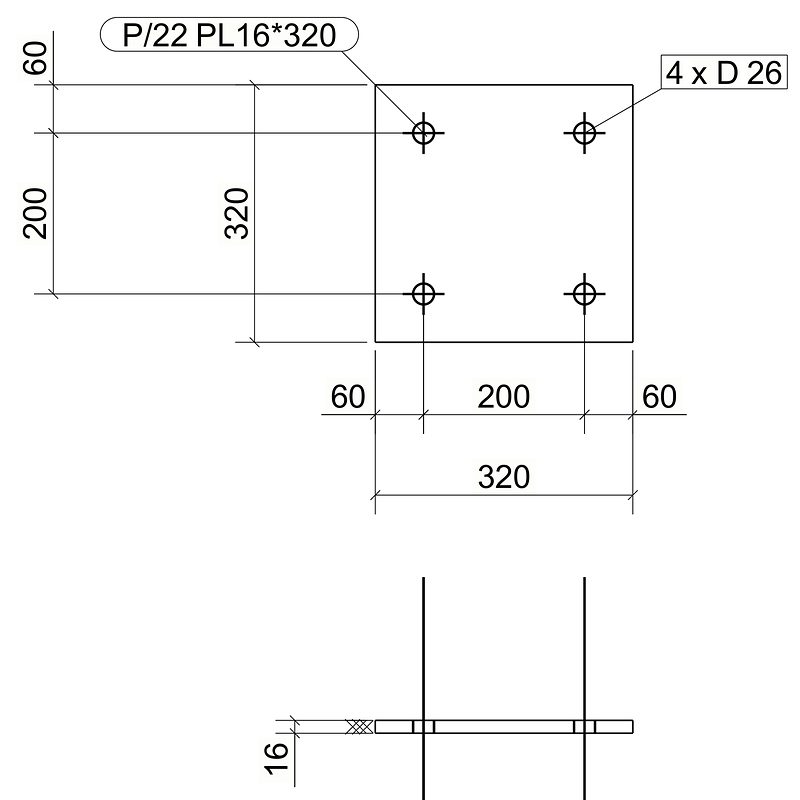

A talplemez elemrajza: 320×320 mm-es lemez négy furattal, méretekkel
Elemrajz: talplemez, 4 furattal

Adatok

Gyártmány-elemlista – a vizsgált összeállítás
JelSzelvényAnyagDbHossz (mm)Tömeg/db (kg)
A/68HEA180S235JR15809254,9
P/18HEA180S235JR15778205,5
P/19PL25×180S235JR140014,1
P/20PL8×129S235JR13641,5
P/21PL10×180S235JR12934,1
P/22PL16×320S235JR132012,9
P/31L50×50×4S235JR1487014,7
P/39PL6×73S235JR2890,3
P/40PL10×100S235JR12001,6

Szerkezeti elemek

Telefonon a modell csak erre a gombra töltődik be.

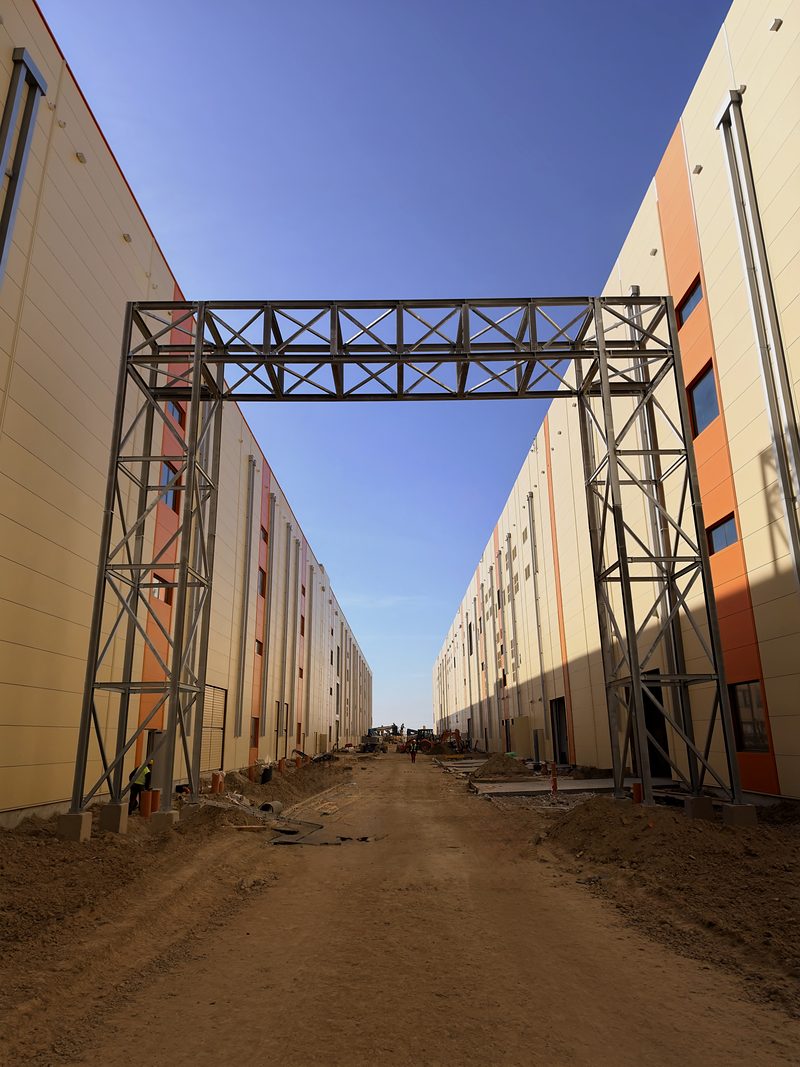

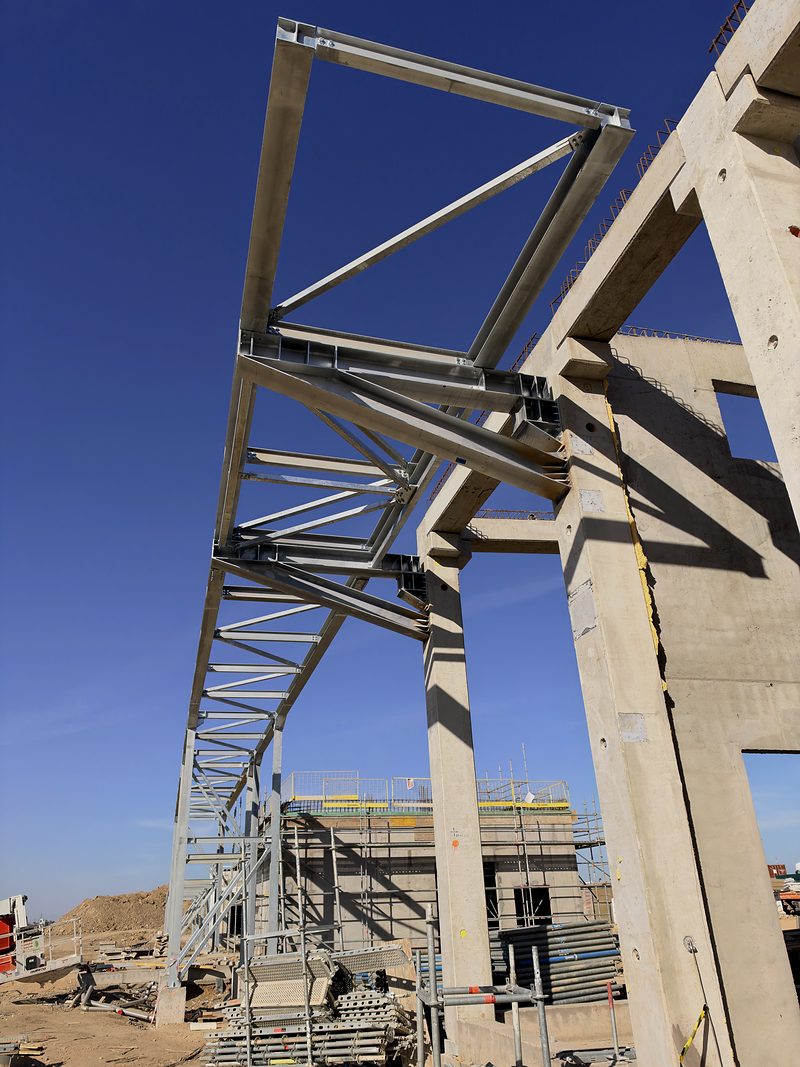

Mit jelent nálunk az acél gyártmánytervezés?

A kiviteli tervből gyártási dokumentációt készítünk az acélszerkezethez. A szerkezetet térbeli modellben építjük fel, és a modellből adjuk ki az összeállítási rajzokat, az elemrajzokat és a listákat.

Kinek
Acélszerkezet-gyártóknak, generálkivitelezőknek, tartószerkezeti tervezőknek és ipari beruházások projektcsapatainak
Mikor
Ha a kiviteli terv elkészült, és a gyártáshoz dokumentáció kell

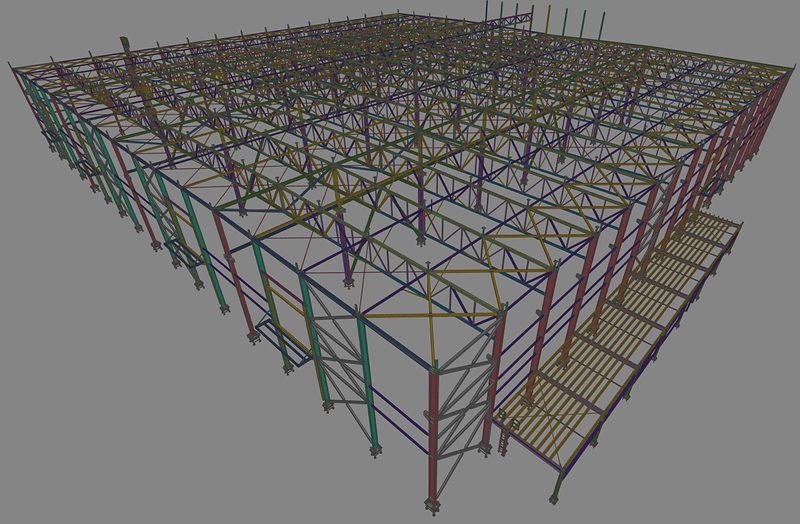

Acélcsarnok gyártmánytervezési modellje axonometrikus nézetben: oszlopok, rácsos tartók, merevítések és kezelőpódium

A csomag tartalma

Mit tartalmazhat a gyártmánytervi csomag?

A csomag tartalmát a megbízás rögzíti. A feladattól függően az alábbi dokumentumokat adjuk át:

  • Elemrajzok: egy-egy gyártási elem részletrajza
  • Összeállítási rajzok: az összeszerelt gyártási egység, például keret vagy főtartó rajza
  • Anyagkimutatás: a szerkezet anyagai szelvény, mennyiség és tömeg szerint
  • Elemlista és kötőelemlista
  • NC-adat (DSTV) és DXF-lemezkontúr a gépi gyártáshoz
  • Szerelési terv: az elemek helye, jelölése és kapcsolatai
  • IFC-modell, ha a megbízás tartalmazza
Kipróbálom a 3D modellt
  • BemenetKiviteli terv csomóponti tervekkel vagy igénybevételekkel; ha van, IFC-modell
  • DokumentációElem- és összeállítási rajzok, anyagkimutatás, elem- és kötőelemlista, NC-adat
  • LeadásIgény szerint szakaszosan, elsőként az anyagkimutatás
  • TervkiadásEgységes tervjel és nyomon követett revíziók

Ütemezett tervszállítás

Szakaszos tervkiadás sürgős munkáknál

Nem kell mindig megvárni a teljes gyártmánytervi csomagot. Sürgős munkánál a dokumentációt egyeztetett részekben is át tudjuk adni.

  1. Először az anyaglista

    Amint a beszerzéshez szükséges, ellenőrzött listák kiadhatók, átadjuk őket. A gyártó így elkezdheti az anyagrendelést, miközben mi tovább dolgozunk a terveken.

  2. Utána a gyártási rajzok

    Az elkészült elemrajzokat és összeállítási rajzokat csomagonként adjuk át. Így a gyártás is elindulhat, nem kell a teljes modell befejezésére várni.

  3. Végül a szerelési dokumentáció

    A szerelési terveket szintén az egyeztetett ütemben adjuk ki. Minden csomagnál egyértelműen jelöljük, hogy mire használható, és melyik revízió érvényes.

Ipari épület koordinációs modellje acélpillérekkel és szakági elemekkel

Bemenet

Mire van szükség a gyártmánytervezés megkezdéséhez?

A munka a kiviteli tervből indul. Az IFC-modell gyorsítja a modellezést, a csomóponti adatok nélkül pedig a csomópontokat nem lehet részletezni.

  • Kiviteli terv PDF- vagy DWG-formátumban
  • A szerkezet IFC-modellje, ha van; nélküle a modellt a rajzokból építjük fel
  • Csomóponti tervek vagy a csomópontok méretezéséhez szükséges igénybevételek
  • A megrendelő pecsétje, tervjegyzék-sablonja és elnevezési rendszere, ha van
  • A kért leadási ütemezés és a szükséges fájlformátumok

Folyamat

Hogyan készül a gyártmányterv?

A lépések projektenként összevonhatók vagy szakaszolhatók; a leadás ütemezését a megrendelővel egyeztetjük, és az ajánlatban rögzítjük.

  1. 01

    Adatátvétel

    Átvesszük a kiviteli tervet és a rendelkezésre álló modellt, és tisztázzuk, mi hiányzik a gyártmánytervezéshez.

  2. 02

    Modellezés és részletezés

    Az acélszerkezetet a kiviteli terv szerint modellezzük, és részletezzük a csomópontokat.

  3. 03

    Ellenőrzés és egyeztetés

    A modellt összevetjük a kiviteli tervvel, a kérdéses részleteket egyeztetjük a kiviteli tervezővel és a gyártóval.

  4. 04

    Tervkiadás

    Az egyeztetett ütemezés szerint kiadjuk az anyagkimutatást, a rajzokat, a listákat és az NC-adatot.

    Dokumentációanyagkimutatás, elem- és összeállítási rajzok, elem- és kötőelemlista, NC-adat, DXF-lemezkontúr, szerelési terv

  5. 05

    Revízió

    A gyártás vagy a szerelés közben jóváhagyott módosításokat átvezetjük a modellben, a módosított rajzokat és listákat új revíziószámmal adjuk ki.

    Dokumentációmódosított rajzok és listák új revíziószámmal

Megnézem a tervezési folyamatot

Felelősségi határok

Ki miért felel a gyártmánytervezésben?

A gyártmányterv a kiviteli tervre épül, de nem helyettesíti azt.

  1. Kiviteli tervezés

    A kiviteli tervező határozza meg a tartószerkezeti rendszert, a szelvényeket és a méretezés alapjait, és ő igazolja a szerkezet megfelelőségét.

  2. Gyártmánytervezés

    A kiviteli terv alapján elkészítjük a gyártási és szerelési dokumentációt. A szerkezeti rendszer módosítása a kiviteli tervező döntése.

  3. Csomóponttervezés

    Ha a kiviteli terv nem tartalmazza a szükséges csomóponti méretezést, azt külön megbízásként elvégezzük. Más szerkezet csomóponti megoldását nem érdemes átvenni, mert a részletek a konkrét szerkezet méretezésétől és terhelésétől függnek.

  4. Gyártás és szerelés

    A gyártás az acélszerkezet-gyártó, a szerelés a kivitelező feladata.

  5. Szerelési sorrend

    A szerelési sorrendet és a szereléstechnológiát a kivitelező határozza meg. A szerelési terveket ehhez az egyeztetett ütemezés szerint adjuk ki.

Két többszintes épület statikai számítási modellje

Tervkiadás és revízió

Hogyan követhető, melyik terv az érvényes?

A rajzokat és a listákat egységes tervjellel adjuk ki, a módosításokat új revíziószámmal. Így a gyártó és a kivitelező azonosítani tudja az érvényes változatot.

  • A kiadott terveket tervjegyzékben vezetjük.
  • Ha a megrendelőnek saját tervjelölési rendszere van, ahhoz igazodunk.

GYIK

Kérdések a gyártmánytervezésről

Ugyanaz a gyártmányterv, mint a shop drawing?

Igen, a shop drawing a gyártmányterv angol neve. Nemzetközi projektnél a terveket kétnyelvű (magyar–angol) feliratozással adjuk ki.

Ki tervezi a csomópontokat, ha a kiviteli terv nem tartalmazza?

Alapesetben a kiviteli tervező, mert a csomópontok méretezése a kiviteli terv része. Ha hiányzik, külön megbízásként mi méretezzük a csomópontokat, és a gyártmánytervben részletezzük őket. Más szerkezet csomóponti megoldását nem érdemes átvenni, mert a részletek a konkrét szerkezet méretezésétől és terhelésétől függnek.

Készülhet szakaszosan a gyártmányterv?

Igen. Sürgős munkánál először az anyaglistát adjuk ki, hogy az anyagrendelés elindulhasson, utána csomagonként a gyártási rajzokat, végül a szerelési dokumentációt. A csomagokat és az ütemezést az ajánlatban rögzítjük.

Milyen fájlformátumokban kapjuk meg a terveket?

A rajzokat PDF-formátumban adjuk ki. A gépi gyártáshoz DSTV-formátumú NC-adatot és DXF-lemezkontúrt adunk, a modellt pedig IFC-formátumban, ha a megbízás tartalmazza. A natív gyártmánytervi modell átadását projektenként, az ajánlatban egyeztetjük.

Készül szerelési terv is?

Igen, ha a megbízás tartalmazza. A szerelési tervben rögzítjük az elemek helyét, jelölését és kapcsolatait, és a gyártmánytervvel azonos tervjelöléssel adjuk ki. A szerelési sorrend meghatározása a kivitelező feladata és felelőssége.

Mennyi idő alatt készül el egy csarnok gyártmányterve?

Ez a szerkezet méretétől, a csomópontok számától és változatosságától, valamint a kapott tervek és a modell teljességétől függ; IFC-modell nélkül például hosszabb a feldolgozás. A határidőt az ajánlatban munkanapban adjuk meg, a szerződéskötés és a teljes adatszolgáltatás közül a későbbitől számítva. Szakaszos leadásnál az anyagkimutatás határideje külön is rögzíthető.

Használható a saját pecsétünk, tervjegyzékünk és elnevezési rendszerünk?

Igen. A megrendelő pecsétjét, tervjegyzék-sablonját és elnevezési rendszerét átvesszük, és a rajzokat, listákat ezek szerint adjuk ki. A sablonokat az ajánlatkéréshez kérjük csatolni, mert a számozást már a modellezés elején be kell állítani. Ha nincs ilyen sablon, a saját pecsétsablonunkkal és tervjegyzékünkkel adjuk ki a terveket.

Milyen szoftverben készül a gyártmányterv?

Az acélszerkezetet térbeli szerkezeti modellben építjük fel, és a modellből adjuk ki a rajzokat és a listákat. Ha a társszakágak IFC-modellt adnak, azon keresztül cserélünk adatot, így a modellek szoftvertől függetlenül összevethetők.
