Új beruházás
Ipari csarnok tartószerkezeti tervezése
Új ipari csarnokok és üzembővítések tartószerkezetét tervezzük a szerkezeti koncepciótól a kiviteli tervig.
Az EXA Design a csarnok teherhordó rendszerét a geometria, a technológiai elrendezés, a daru- és technológiai terhek, valamint a talajviszonyok alapján alakítja ki. A szerkezeti koncepcióra épül az engedélyezési tartószerkezeti munkarész és a kiviteli terv; acélszerkezetnél külön megbízásként gyártmányterv is készülhet.
- Megrendelők
- ipari beruházók, építészek, generáltervezők
- Bemenet
- építészeti koncepció vagy alaprajz, technológiai elrendezés, daru- és technológiai terhek, rendelkezésre álló geotechnikai adatok
- Kimenet
- szerkezeti koncepció, engedélyezési tartószerkezeti munkarész, kiviteli terv; külön megbízás szerint további dokumentáció
Tervezési helyzetek
Jellemző tervezési helyzetek ipari csarnokoknál
-
Új csarnok, még nyitott szerkezeti koncepcióval
A technológiai elrendezés és a fő méretek már ismertek, de a teherhordó váz anyaga, rasztere, merevítési rendszere vagy az alapozás kialakítása még nincs véglegesítve.
-
Ütemezetten bővülő üzem
Több ütemben megvalósuló beruházásnál az építési ütemek és a tervezett későbbi csatlakozások már a szerkezeti rendszer kialakítását is befolyásolják.
-
Daruval vagy nagy technológiai terhekkel tervezett csarnok
A daru és a technológiai berendezések teheradatait a globális szerkezeti modellben vesszük figyelembe; ezek a váz, a merevítési rendszer és az alapozás méretezését is befolyásolják.

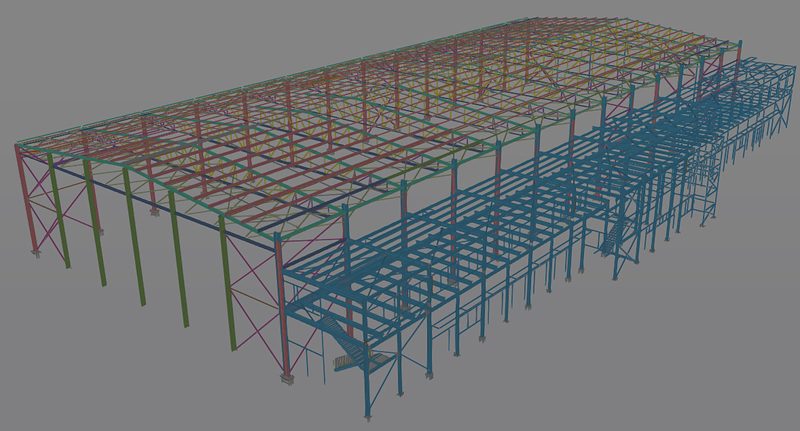

A csarnok teherhordó rendszerének kialakítása
A technológiai elrendezés, a csarnok fő méretei és a terhek alapján kialakítjuk a teherhordó vázat, a merevítési rendszert és az alapozás koncepcióját. Ha több szerkezeti változat is reális, összevetjük őket.
- A váz anyaga és teherhordó rendszere
- Fesztávok, raszter és pillérállások
- Merevítési rendszer és a vízszintes terhek levezetése
- Alapozási rendszer a talajvizsgálati jelentés alapján
- Daru- és technológiai terhek
Tervfázisok
A koncepciótól a megvalósulásig
A tartószerkezeti tervezés egyes fázisai egymásra épülnek. A szerkezeti koncepciótól a kiviteli és gyártmányterveken át a kivitelezés támogatásáig és a megvalósult állapot dokumentálásáig is részt tudunk venni a projektben. Egyes tervfázisok külön is megrendelhetők.
-
01
Szerkezeti koncepció
Kiválasztjuk a szerkezet anyagát, a teherhordó vázat, a merevítési rendszert és az alapozás módját. Szükség esetén több változatot is összevetünk.
Dokumentációkoncepcióvázlat, globális szerkezeti modell
-
02
Engedélyezési terv
Elkészítjük az építési engedélyhez vagy az egyszerű bejelentéshez szükséges tartószerkezeti munkarészt.
Dokumentációtartószerkezeti műszaki leírás, statikai számítás (kivonat)
-
03
Kiviteli terv
Teljes méretezéssel elkészítjük az építéshez szükséges részletes tartószerkezeti tervet.

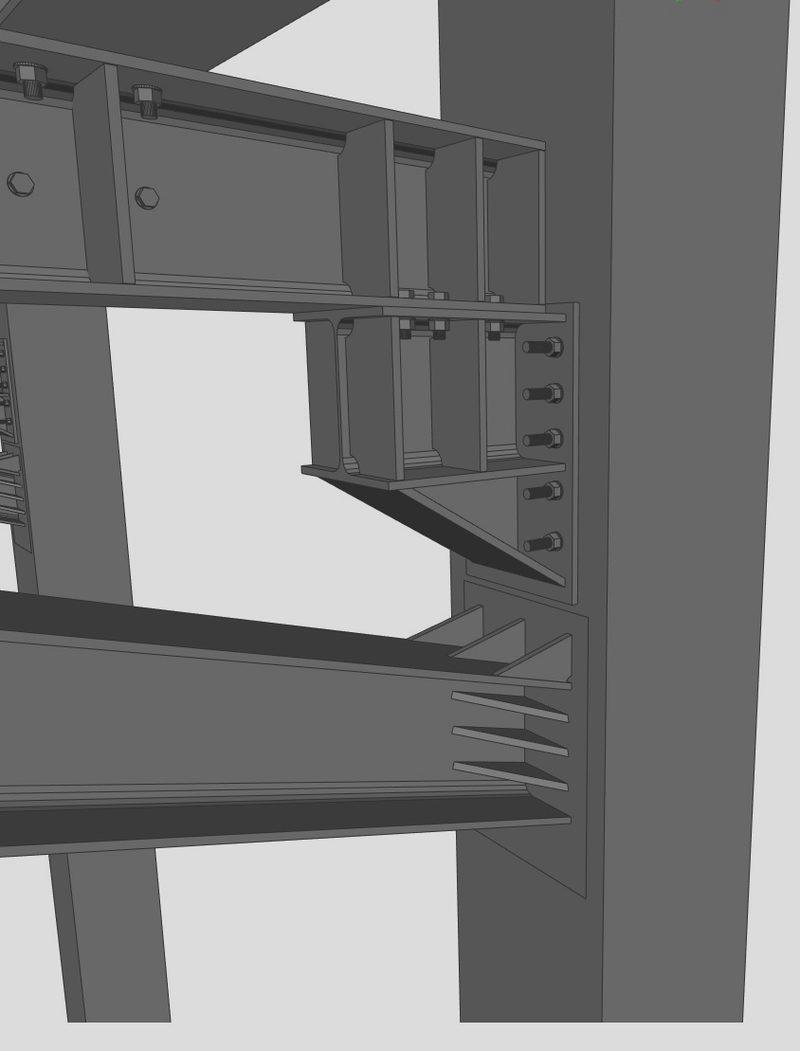

Dokumentációzsaluzási és vasalási tervek, acélszerkezeti tervek, csomóponti részletek
-
04
Gyártmányterv
Acélszerkezetnél elkészítjük az üzemi gyártáshoz szükséges rajzokat, anyagkimutatást és listákat; ha a megbízás része, szerelési tervet is készítünk.
Dokumentációelemrajzok, összeállítási rajzok, anyagkimutatás, elem- és kötőelemlista, NC-adat, szerelési terv
-
05
Tervezői művezetés
A kivitelezés alatt a helyszínen és online egyeztetünk, és írásban válaszolunk a kivitelezői kérdésekre (RFI).
Dokumentációírásos tervezői válasz, fedvényterv, módosított terv új revíziószámmal
-
06
Megvalósulási dokumentáció
A kivitelezés során jóváhagyott és ténylegesen megvalósult módosításokat átvezetjük a tervdokumentációban, és elkészítjük a megvalósult állapotot rögzítő tartószerkezeti dokumentációt.
A megvalósulási dokumentáció a kivitelező és a megrendelő által átadott, illetve a tervezői művezetés során dokumentált eltérések alapján készül.
Dokumentációmegvalósulási tervek, végleges revíziók, a megvalósult állapothoz tartozó tervjegyzék
A gyártás, a szerelés és a kivitelezés nem része tervezői feladatainknak. A kivitelezést tervezői művezetéssel támogatjuk, a jóváhagyott változásokat pedig igény esetén a megvalósulási dokumentációban vezetjük át.
Megnézem a tervezési folyamatotAdatszolgáltatás
A tervezéshez szükséges adatok
Építészeti koncepció / alaprajz
A csarnok fő méretei, rasztere, szintjei és a szerkezetet érintő építészeti kötöttségek.
Technológiai elrendezés és terhek
A berendezések helye, a tartószerkezetet terhelő technológiai elemek és az ismert teheradatok.
Daruadatok
Ha a csarnokban daru üzemel, a tartószerkezetet érő daruterhek és a rendelkezésre álló műszaki adatok.
Talajvizsgálati jelentés
Az alapozási rendszer és az alaptestek méretezéséhez szükséges geotechnikai adatok.
Építészeti terv
Az engedélyezési és kiviteli tartószerkezeti munkarészhez szükséges szakági adatszolgáltatás.
Feladathatárok
A tartószerkezeti tervezési feladat határai
A megbízás tartalmazhatja
- Szerkezeti koncepció és globális szerkezeti modell
- Engedélyezési tartószerkezeti munkarész
- Kiviteli tartószerkezeti terv
- Szerkezeti rendszertől függő tervlapok és csomóponti részletek
- Tervjel, revíziókezelés és tervjegyzék
- IFC-modell, ha a megbízás tartalmazza
Nem része a tartószerkezeti tervezésnek
- Építészeti tervezés
- Gépészeti tervezés
- Technológiai tervezés
- Talajvizsgálat
- Gyártás, szerelés és kivitelezés
- Szerelési sorrend meghatározása
Külön megbízásként
- Acél gyártmánytervezés
- Tervezői művezetés
- Tartószerkezeti tervezői nyilatkozat az általunk tervezett szerkezetre
- Megvalósulási dokumentáció
Követhető tervkiadás és revíziókezelés
A kiadott terveket egységes tervjellel és revíziószámmal látjuk el. A tervjegyzékből követhető az egyes dokumentumok aktuális revíziója.
- Egységes tervjel
- Revíziószám
- Tervjegyzék
- IFC-modell, ha a megbízás tartalmazza
Folyamat
A megkereséstől a tervkiadásig
Megkeresés
Írd le röviden a feladatot, és csatold a rendelkezésre álló dokumentumokat: koncepciót vagy alaprajzot, építészeti tervet, IFC-modellt, talajvizsgálati jelentést, fotókat.
Visszajelzés
A megkeresést átnézzük, és visszajelzünk a következő lépésről.
Ajánlat
Ha az ajánlatadáshoz még hiányzik adat, jelezzük, mire van szükség, és az ajánlatban rögzítjük az alkalmazott feltételezéseket. A tervezési határidőt munkanapban adjuk meg, a szerződéskötés és a teljes adatszolgáltatás közül a későbbitől számítva.
Tervezés és tervkiadás
A tervezés tartalmát és ütemezését az elfogadott ajánlat rögzíti, a terveket ennek alapján adjuk ki.
GYIK
Kérdések az ipari csarnok tartószerkezeti tervezéséről
Mikor érdemes bevonni a tartószerkezeti tervezőt egy új csarnok tervezésébe?
Már a koncepciófázisban, amikor a technológiai elrendezés és a fő geometria kialakul. Ekkor a teherhordó váz és a pillérraszter még a szakági kötöttségekkel együtt alakítható.
Megrendelhető együtt az engedélyezési és a kiviteli terv?
Igen. Ha a két tervfázis egy tervezési feladatként készül, ugyanarra a szerkezeti modellre épülnek. A tervfázisok külön is megrendelhetők.
Készítetek gyártmánytervet is?
Acélszerkezetnél külön megbízásként gyártmánytervet is készítünk. Ennek tartalma különbözik a kiviteli tervtől.
Milyen formátumban adjátok át a terveket?
A terveket PDF-formátumban, tervjellel és revíziószámmal adjuk ki. IFC-modellt akkor adunk át, ha a megbízás tartalmazza.
Mi történik, ha az ajánlatkéréskor még nem végleges minden adat?
Jelezzük, mely adatok hiányoznak vagy változhatnak, és az ajánlatban rögzítjük az alkalmazott feltételezéseket.
Dolgoztok építész vagy generáltervező mellett szakági tervezőként?
Igen. Építész vagy generáltervező mellett tartószerkezeti szakági tervezőként is dolgozunk.
Ajánlatkérés
Kérj ajánlatot ipari csarnok tartószerkezeti tervezésére
Küldd el a csarnok koncepcióját vagy alaprajzát, a rendelkezésre álló technológiai és daruadatokat, valamint – ha van – a talajvizsgálati jelentést. Jelöld meg, mely tervfázisokra kérsz ajánlatot.
