Ipari mérnöki feladatok
Gép- és technológiai alapozások tervezése
Gépek és technológiai berendezések alapozását tervezzük új gép telepítésekor és meglévő gép áthelyezésekor.
Az EXA Design a gépalap méretezéséhez a gép tömegéből, alaprajzi méreteiből, dinamikus adataiból és a gyártói előírásból határozza meg a gép alatti terheket, köztük a dinamikus terhet. Az eredmény tartószerkezeti műszaki leírás, statikai számítás, valamint zsaluzási és vasalási terv.
- Megrendelők
- ipari üzemeltetők, technológusok, gépszállítók helyi partnerei
- Bemenet
- gépadatok, gyártói előírás, rendelkezésre álló geotechnikai adatok
- Kimenet
- tartószerkezeti műszaki leírás, statikai számítás, zsaluzási és vasalási terv
Tervezési helyzetek
Jellemző tervezési helyzetek gépalapoknál
-
Új gép, például présgép telepítése
A gép alá a gép terheire, köztük a dinamikus teherre méretezett alaptest kell.
-
Gép áthelyezése az ipari padló áttörésével
Az új gépalapot a meglévő ipari padlóhoz való csatlakozással együtt tervezzük.
Gép- és technológiai alapozások méretezése
Koncentrált, nagy vagy dinamikus terhelésű berendezések alapozását a berendezés teheradatai és a rendelkezésre álló geotechnikai adatok alapján méretezzük. A szerkezeti kialakítást a gép és az alapozás kapcsolatával együtt vizsgáljuk.

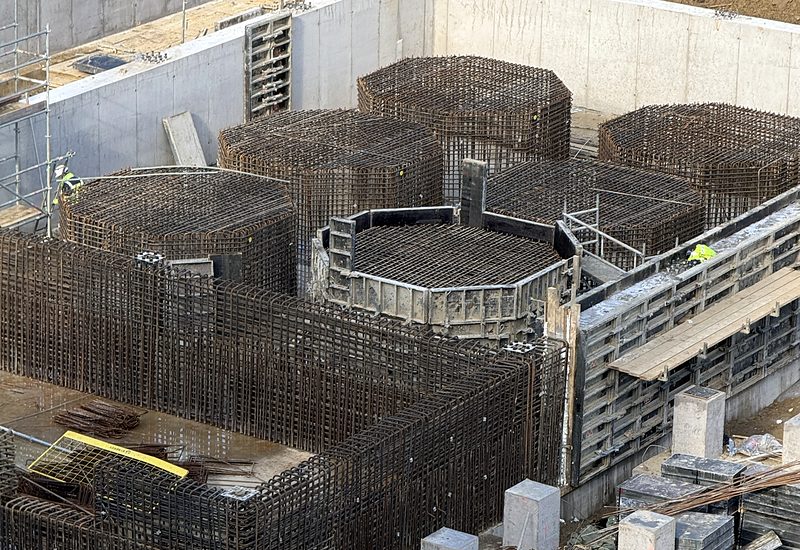

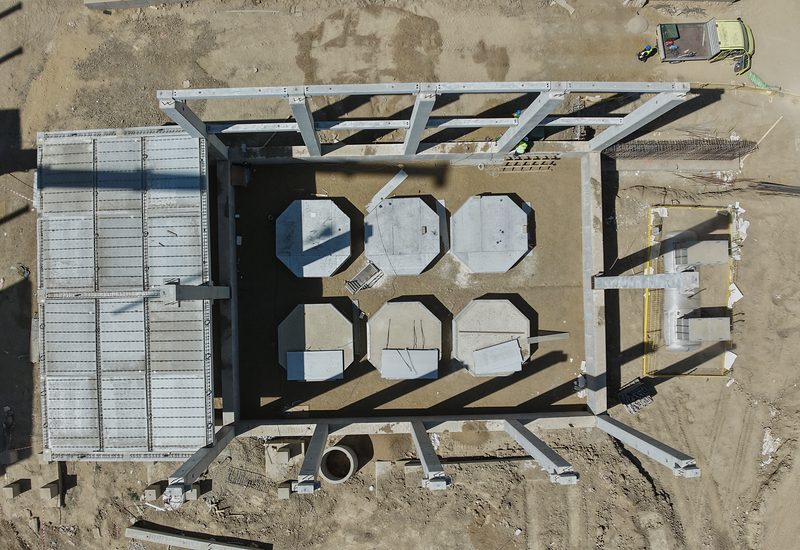

- Gépalapok és berendezésalapok
- Nagy koncentrált terheket viselő alaptestek
- Dinamikus igénybevételű alapozások
- Lehorgonyzási és kapcsolati kialakítások vizsgálata
A csőhidak, a gépészeti és technológiai segédtartók és az acélplatformok tervezése külön feladat.
Technológiai segédtartókRezgéscsillapított gépalapok
Dinamikus gépalapok rezgéscsillapítással
A rezgést keltő gépek alapozását a gép dinamikai adatai és a választott rezgéscsillapító rendszer figyelembevételével tervezzük. A gépalap és a csillapító rendszer kialakítását a berendezés és a csillapító rendszer műszaki adatai alapján egyeztetjük.
Adatszolgáltatás
A tervezéshez szükséges adatok
Gépadatok
A gép tömege, alaprajzi méretei és dinamikus adatai.
Gyártói előírás
A gépgyártó alapozásra vonatkozó előírásai; rezgéscsillapított gépalapnál a csillapító rendszer műszaki adatai is.
Geotechnikai adatok
Az alaptest méretezéséhez rendelkezésre álló geotechnikai adatok.
Meglévő padló adatai
Gép áthelyezésekor a meglévő ipari padló ismert adatai.
Feladathatárok
A gépalap-tervezési feladat határai
A megbízás tartalmazhatja
- A gép alatti terhek, köztük a dinamikus teher meghatározása
- Tartószerkezeti műszaki leírás és statikai számítás

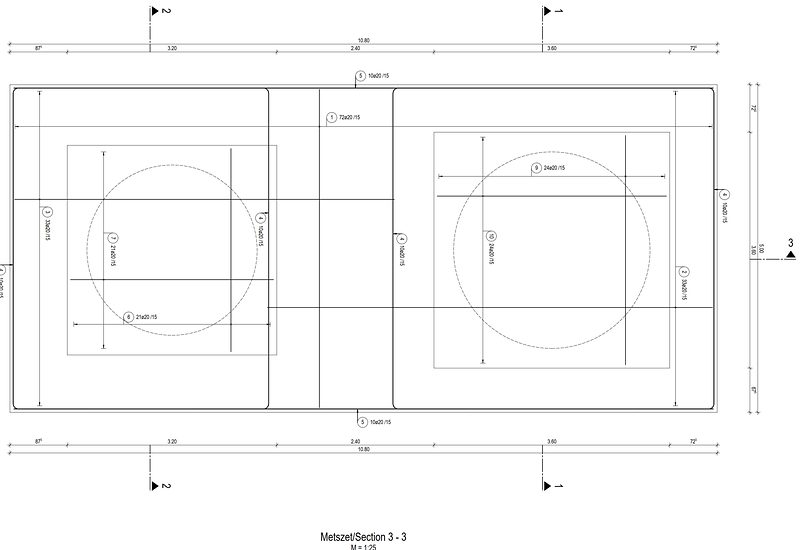

- Zsaluzási és vasalási terv
- Csatlakozás a meglévő ipari padlóhoz gép áthelyezésekor
- Tervjel, revíziókezelés és tervjegyzék
Nem része a tartószerkezeti tervezésnek
- Technológiai tervezés
- Talajvizsgálat
- Gyártás, szerelés és kivitelezés
GYIK
Kérdések a gépalapok tervezéséről
Hogyan kell méretezni egy présgép alapját?
A gépadatokból meghatározzuk a gép alatti terheket, köztük a dinamikus terhet. Az alaptestet úgy alakítjuk ki, hogy függőleges súlyponti tengelye egybeessen a gép függőleges súlyponti tengelyével.
Mi történik, ha hiányosak a gépadatok?
Jelezzük, mely adatok hiányoznak vagy változhatnak, és az ajánlatban rögzítjük az alkalmazott feltételezéseket.
A gépalap kivitelezését is vállaljátok?
Nem. A gépalapot megtervezzük; a gyártás, a szerelés és a kivitelezés nem része tervezői feladatainknak.
Ajánlatkérés
Kérj ajánlatot gépalap tervezésére
Küldd el a gép tömegét, alaprajzi méreteit, dinamikus adatait és a gyártói előírást, valamint a rendelkezésre álló geotechnikai adatokat. Gép áthelyezésekor csatold a meglévő ipari padló ismert adatait is.
